Dessiner un modèle requiert des connaissances en anatomie, en informatique mais également beaucoup de rigueur et une touche artistique! Il est important que tout les polygone forme un ensemble clos avec seulement des polygones, des arêtes et des sommets.

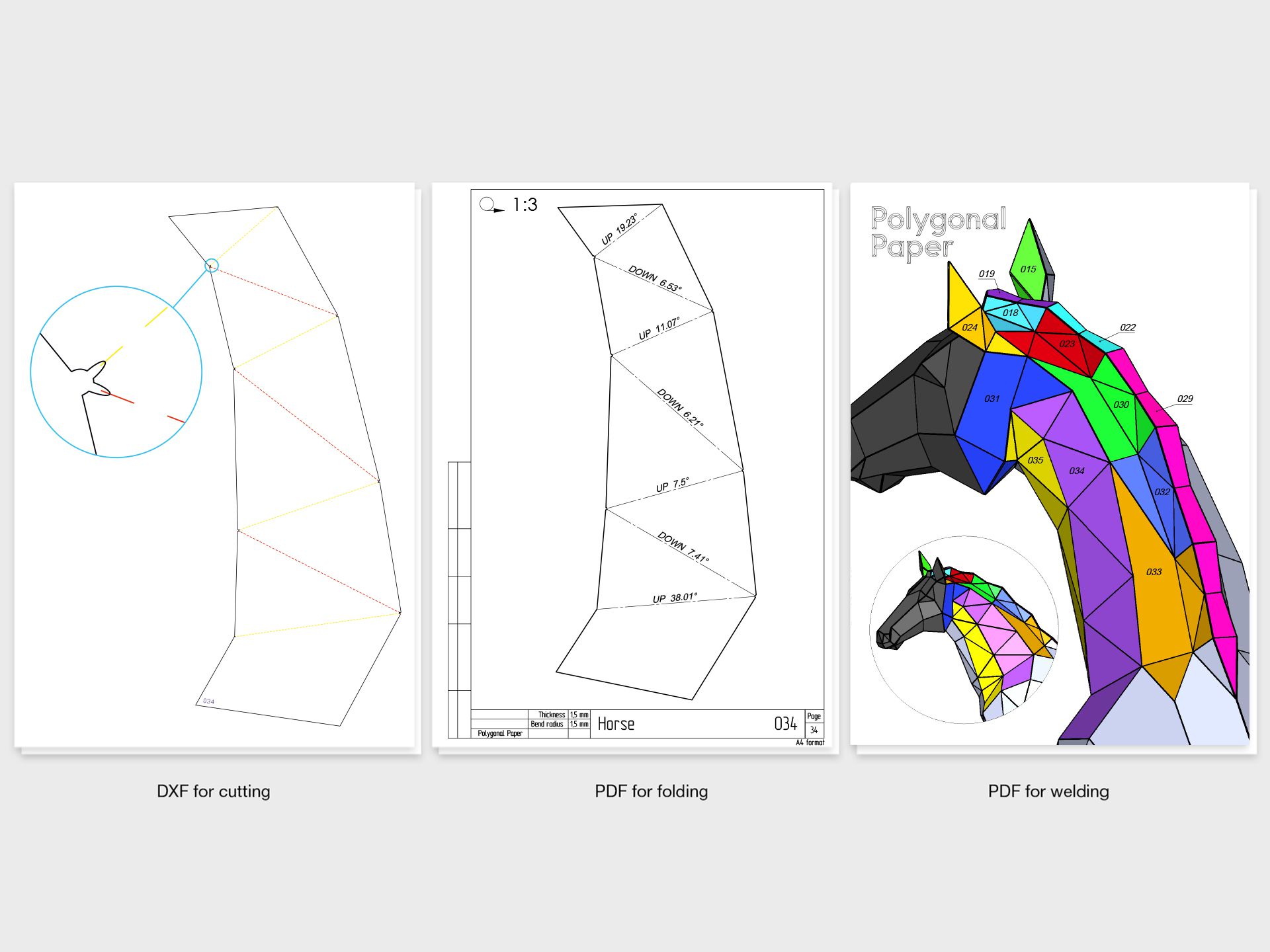

Une fois le modèle élaboré, notre ingénieur technologique s’occupe de produire les plans de productions liée au métal:

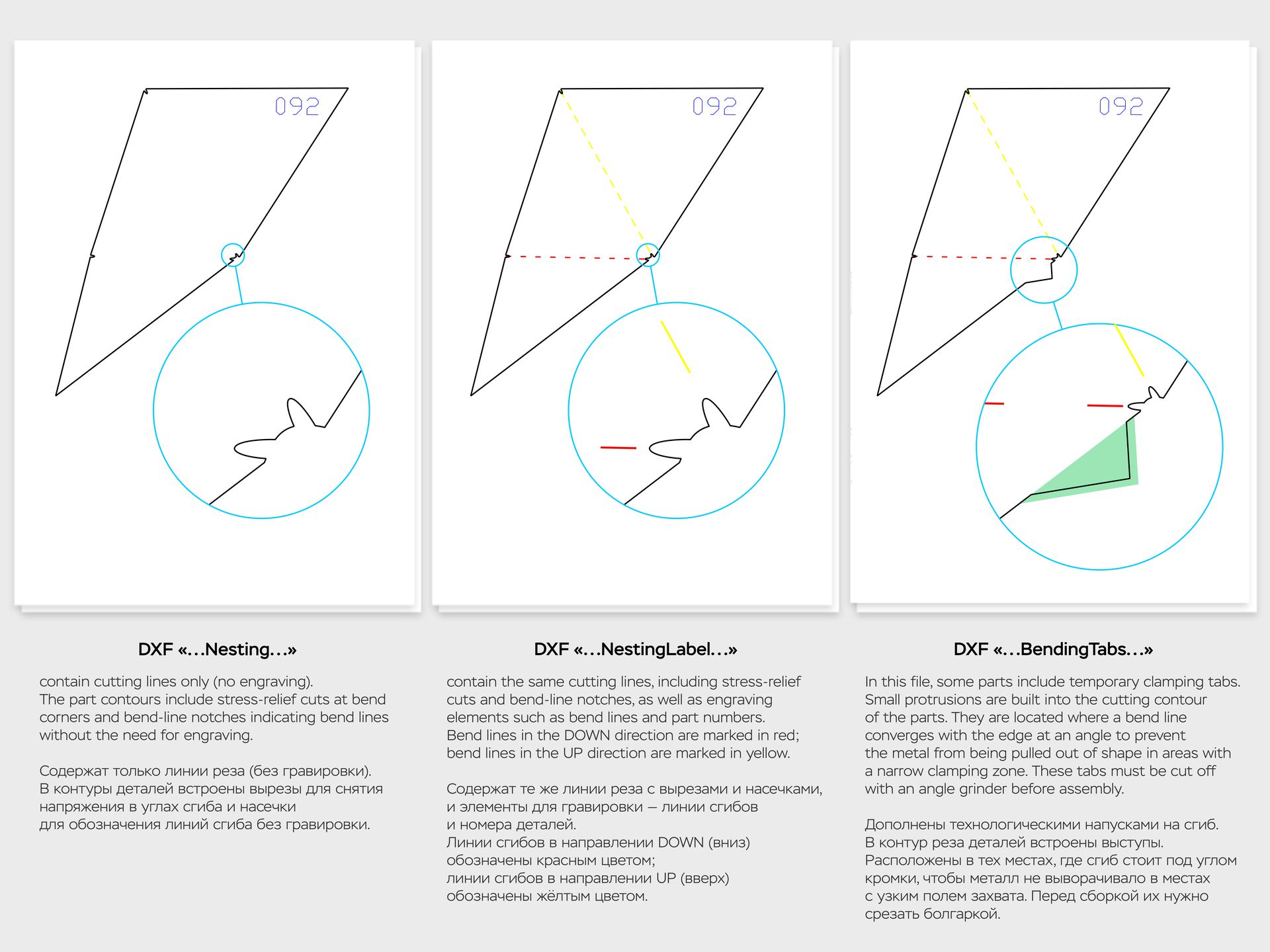

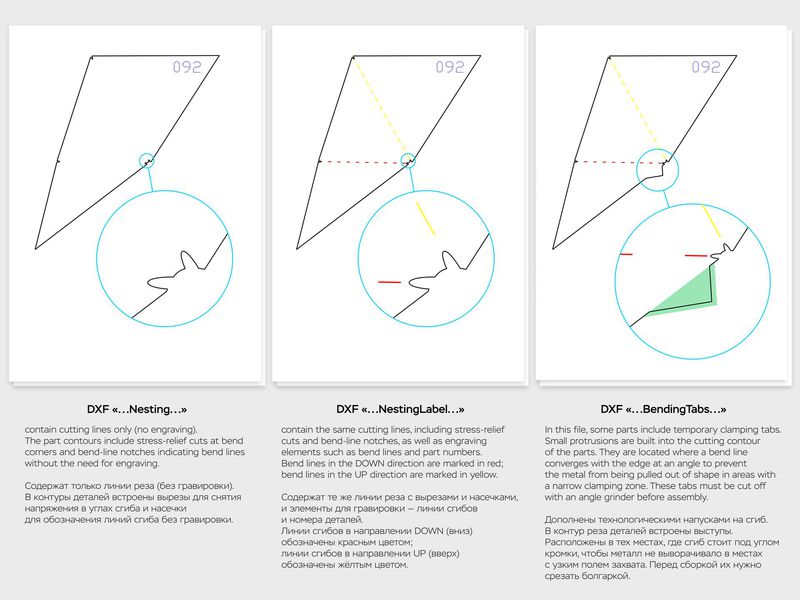

- Un fichier dxf pour la découpe et la gravure laser;
- Un fichier pdf pour les angles de pliage;
- Un fichier pdf pour l’assemblage des pièces.
Il existe de nombreuses différences entre un plan pour une sculpture papier et des plans pour une sculpture métallique:
-

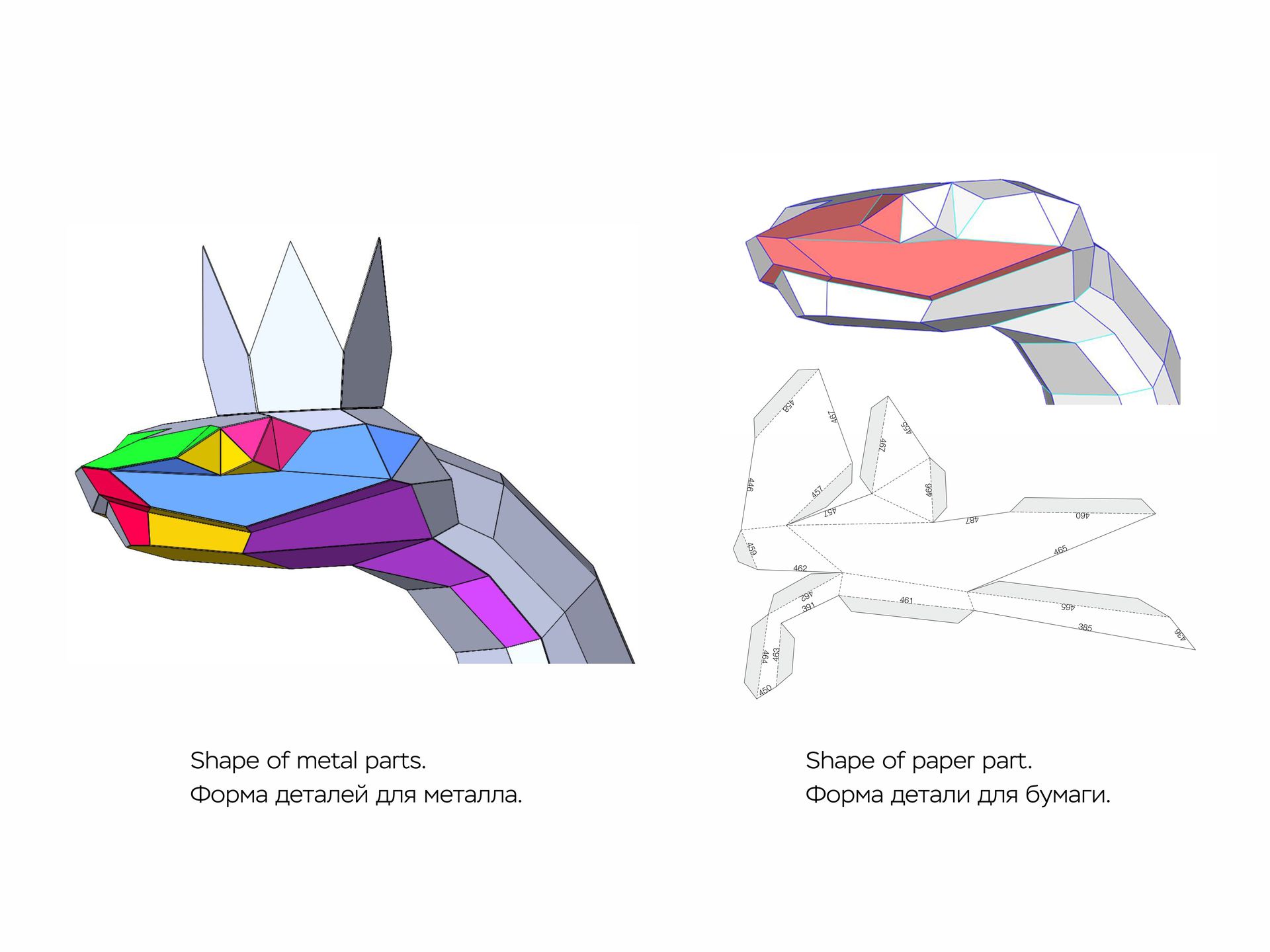

La forme des polygones. Les plans préparés pour ces deux tyes de sculptures sont fait avec des logiciels différents. Pour les modèles métalliques nous considérons une épaisseur de 1.5mm. Nous prenons en compte les pertes de matière liées au pliage de cette épaisseur de tôle (valeur qui dépends de l’angle de pliage). Pour les modèles papier nous ne considérons pas d’épaisseur car la perte de matière lors du pliage est négligeable. Cependant nous prévoyons des polygones supplémentaires afin de pouvoir coller les polygones entre eux.
-
L’importance des détails. Pour les modèles métalliques nous essayons de réutiliser les mêmes polygones et les mêmes angles de pliage afin de faciliter la phase de pliage. Pour les modèle papier, nous essayons au maximum de limiter les polygones dédiés au collage.
-
Les méthodes d’assemblage. Pour les modèles métalliques nous essayons au maximum de placer les plis sur les arêtes vives des pièces. En papier, le collage consistant à presser deux parties l’une à l’autre, il est plus facile de coller deux pièces qui présente un angle important l’une vis-à-vis de l’autre. Un collage avec un faible angle entre deux pièces aura plus de chance de se décoller ou de mal coller.
-
L’emplacement des gravures ou des indications. Sur les modèles métalliques, les arrêtes de plis ou les numéros des pièces ne se situe pas toujours sur la face visible de l’œuvre. En effet si nous avons une demande pour une pièce en inox, nous ferons en sorte de marquer les pièces sur leurs faces cachées afin de ne pas impacter le rendu final. Au contraire si la pièce est peinte nous n’avons pas de contraintes. En papier, le côté imprimé se trouvera toujours à l’intérieur de la pièce et donc ne sera pas visible.
-

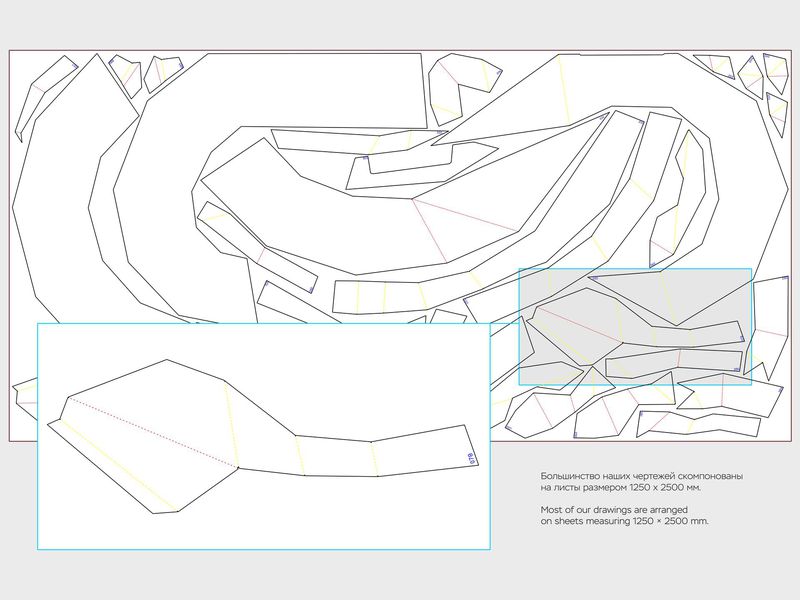

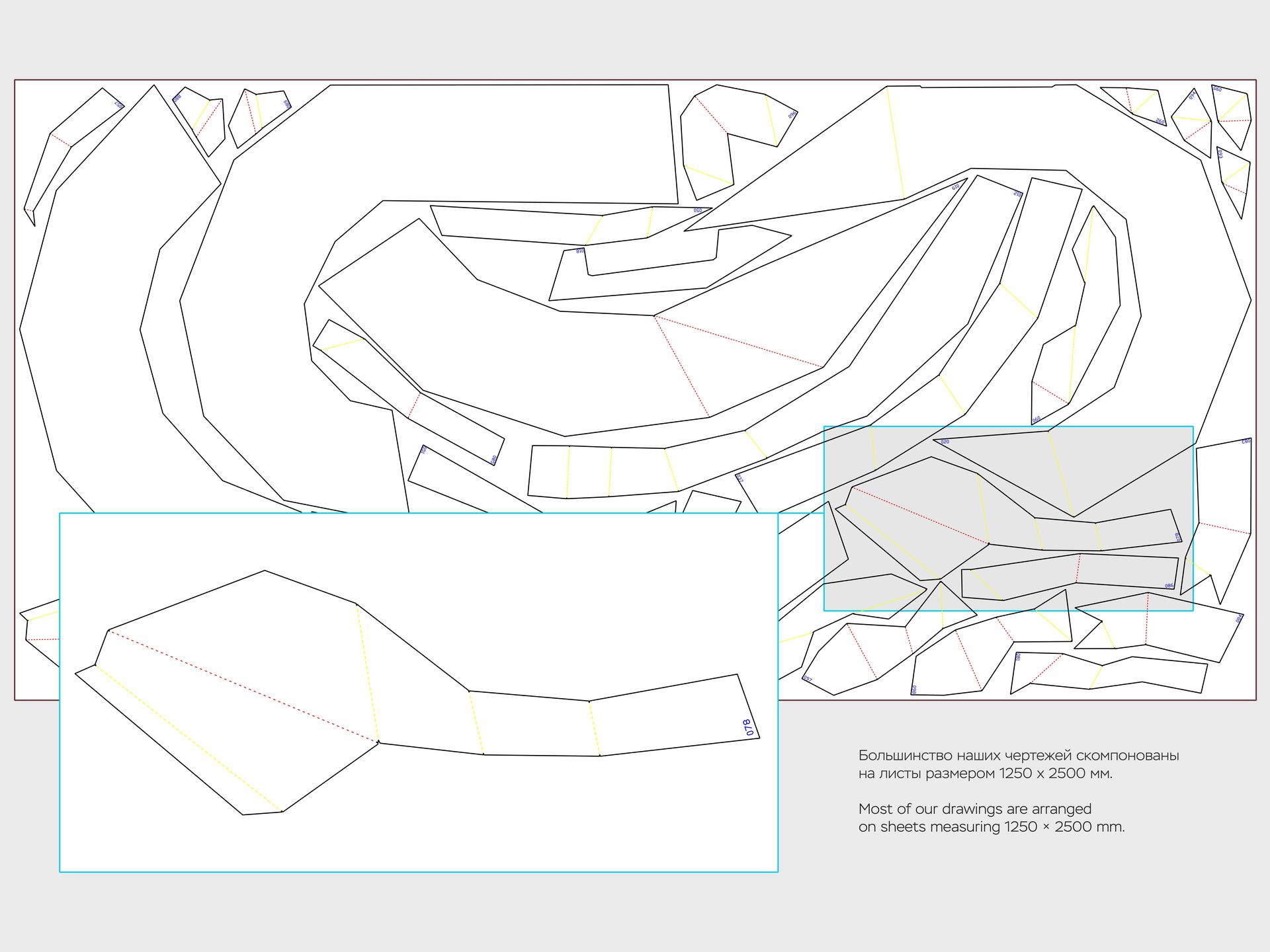

La taille et le format des pièces. Pour les créations métalliques nous utilisons des gabarits de tôle de 1.25x2.5m. Le format du fichier pour la partie découpe laser est le format DXF. Nous vous fournirons également un pdf qui comprend les angles de plis ainsi qu’un second pdf avec les étapes de montage. Pour les sculptures papier, nous utilisons uniquement le format A4. Nous vous fournirons le fichier pdf à imprimer (puis à découper et a plier,..) et un fichier pdf pour le montage de la pièce.
Pour les sculptures en métal vous aurez besoin:
- D’une machine à souder;
- Des outils pour travailler le métal (marteau, plieuse, ..);
- Des équipements de protection (lunette, casque, gants, ..);
- D’autres équipements tel que des étaux, des pinces, des aimants, …
Comment assembler votre modèle
Les modèles métalliques:
Tout d’abord couper (ou faites couper) vos pièces. Il est recommandé d’utiliser une machine à découpe laser plutôt que de couper les pièces à la main.
Si vous voulez le faire à la main nous vous recommandons d’imprimer des gabarits papier à l’échelle puis de les reporter sur les tôles pour couper les pièces. N’oubliez pas de rapporter les arêtes de pliages ainsi que les numéros des pièces. Attention à votre manière de marquer les pièces (cela pourrait être visible sur la pièces final).

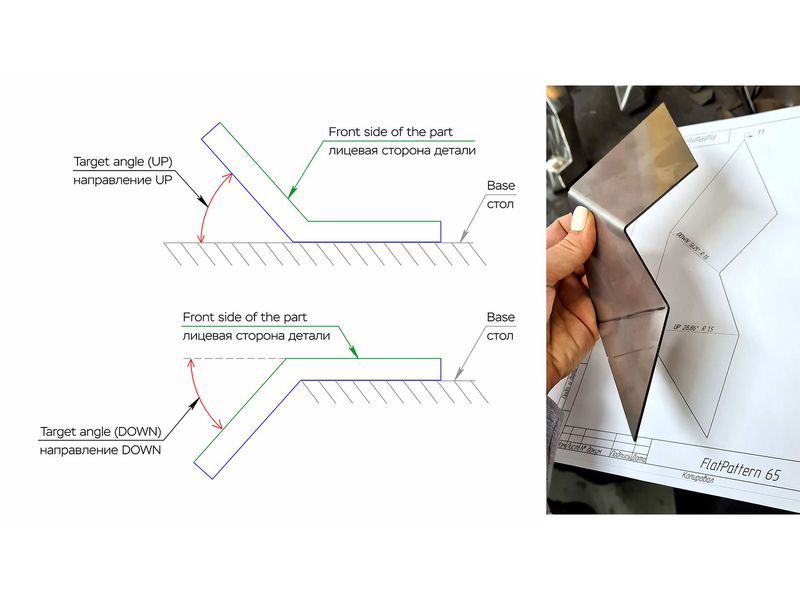

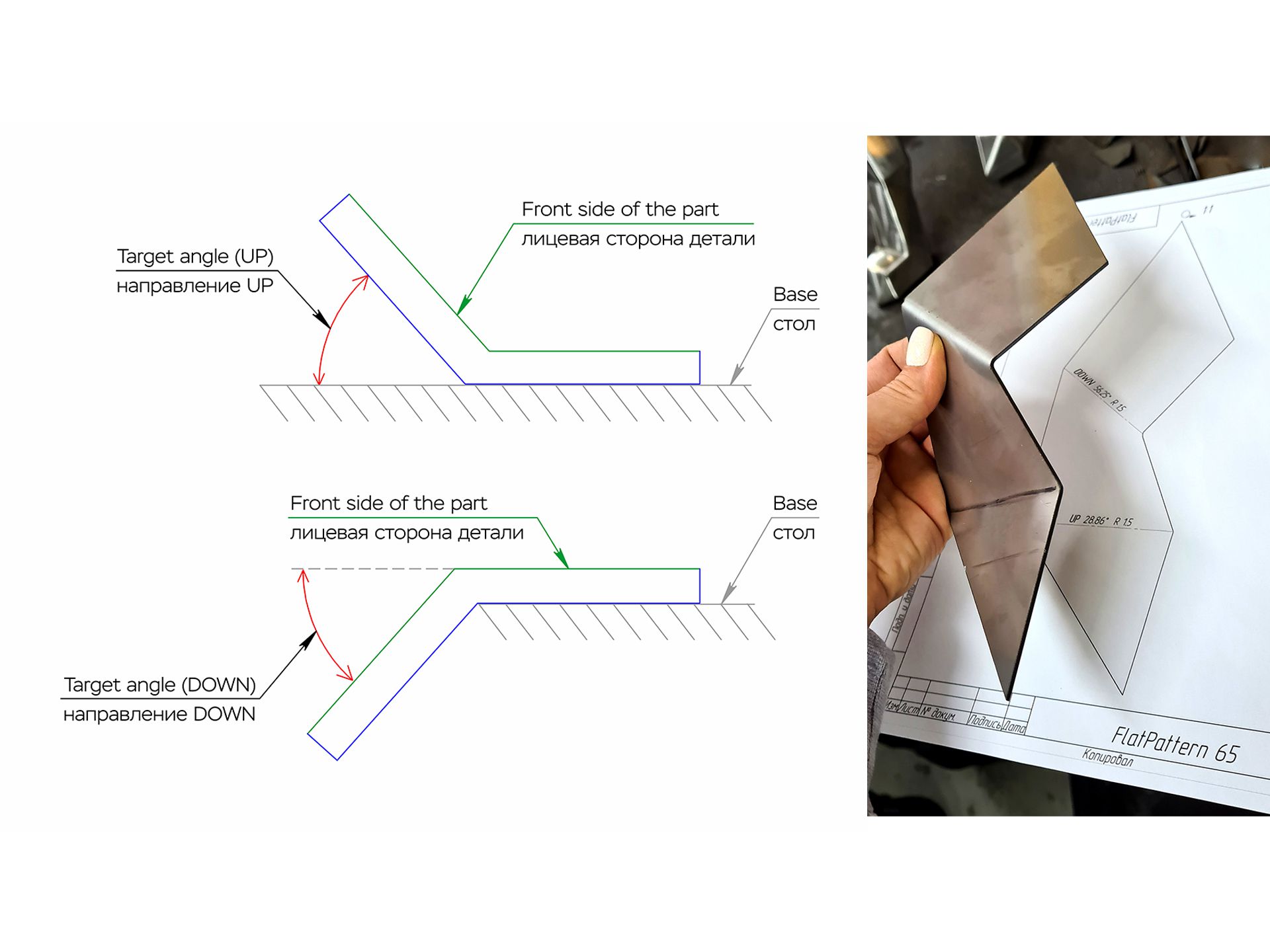

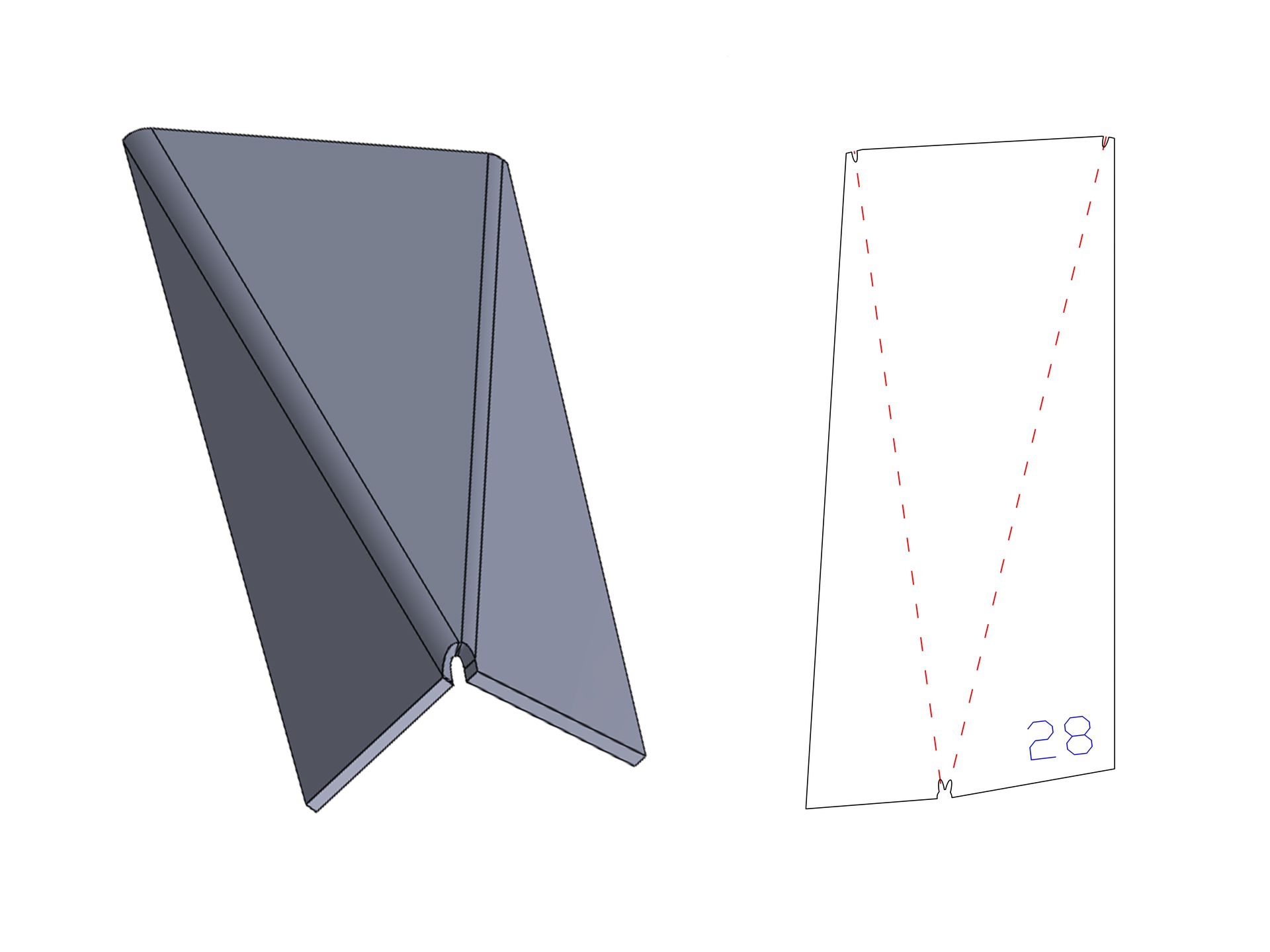

Une fois les pièces découpées il vous suffit de les plier. Deux méthodes sont possibles: à la main (une astuce peut être de découper l’extrémité des arêtes de plis pour guider le plis) ou bien à la plieuse numérique.
Les modèles papier:
Couper soigneusement les pièces puis plier les arêtes concernées. Soyez soigneux sur ces deux étapes afin d’avoir un rendu de top qualité!

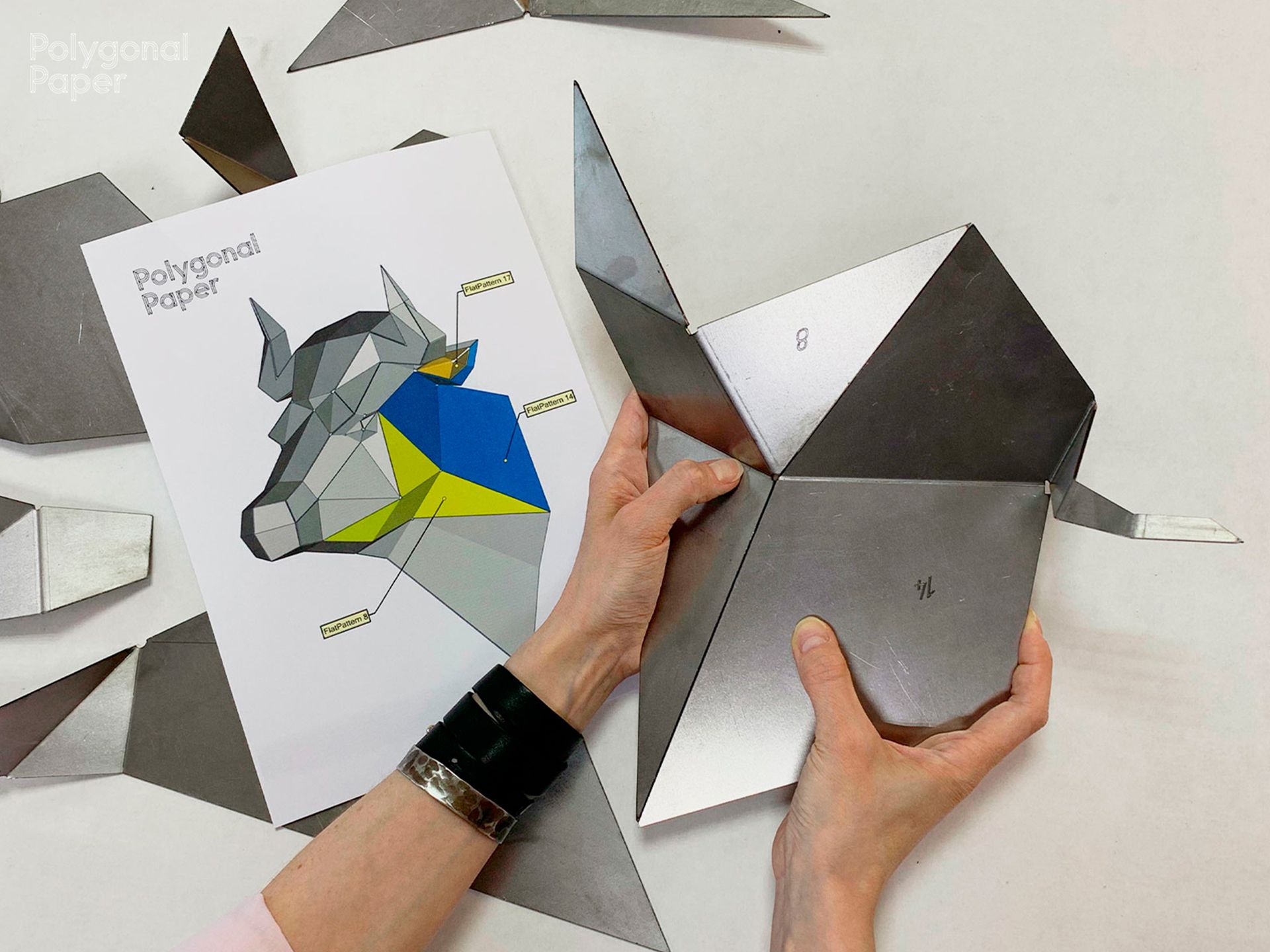

L’assemblage. Une fois les pièces métalliques pliées, pointez petit à petit les pièces entres elles. Si le volume et les joint sont cohérents, faites les cordons de soudure. Ensuite place au meulage… Pour les modèles papiers attention à la quantité de colle utilisez pour les collages. Ne soyez pas pressé et attendez bien que la colle fasse effet avant de manipuler la pièce.
Les touches finales. Certains préfèrent une finition lisse et d’autres préférons la couleur ou bien l’aspect rouille. Notre page Instagram peut vous aider à choisir. Différentes finitions sont visibles via l’hashtag #pp_metal. Merci d’utiliser ce hashtag lors de vos prochaines créations.
