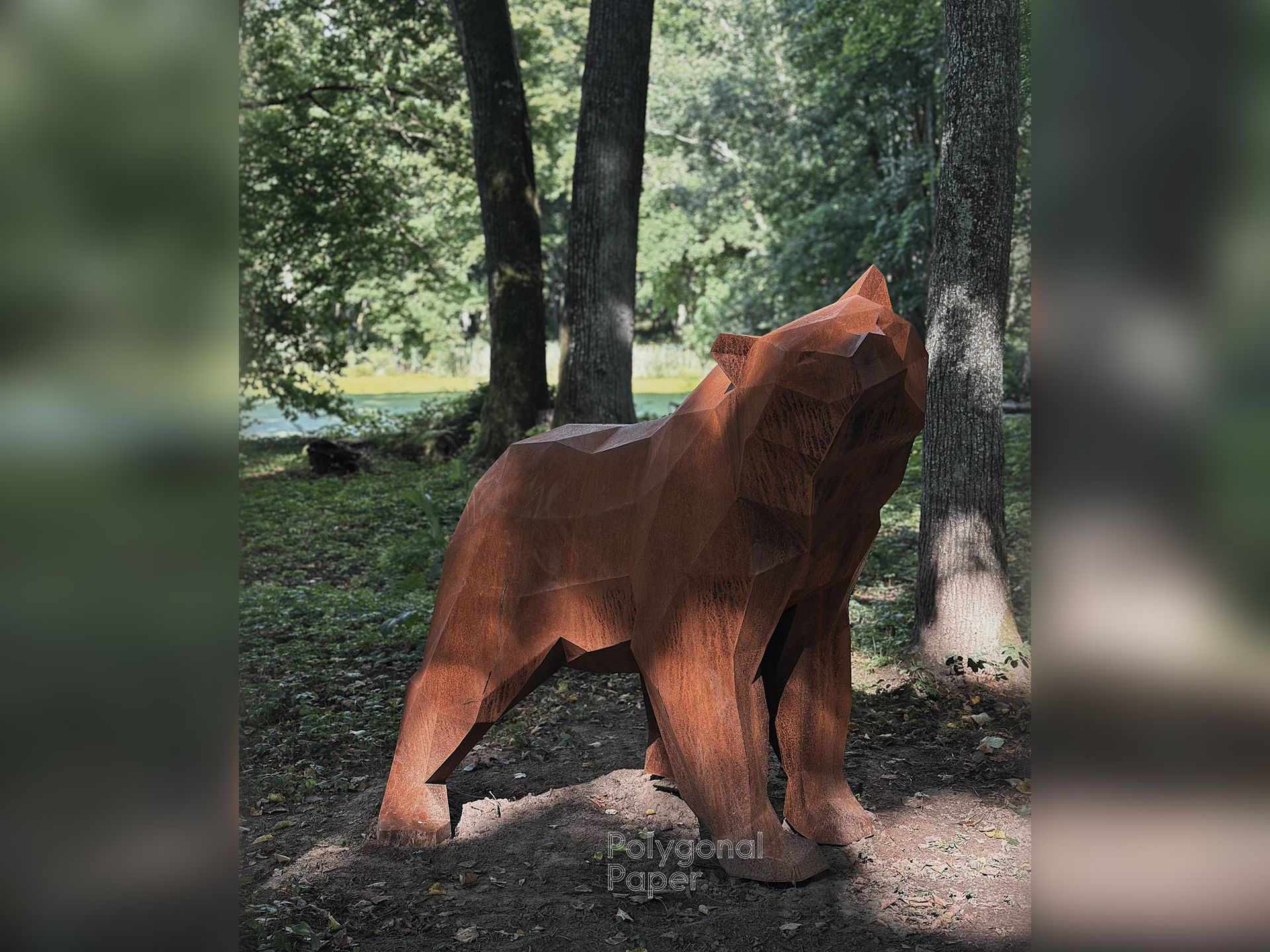

Polygonal Paper — Чертеж для металла: Медведь

Размер фигуры

100 x 69 x 117 см
Размер листа

1 шт.: 125 x 250 см + 1 шт.: 125 х 31 см

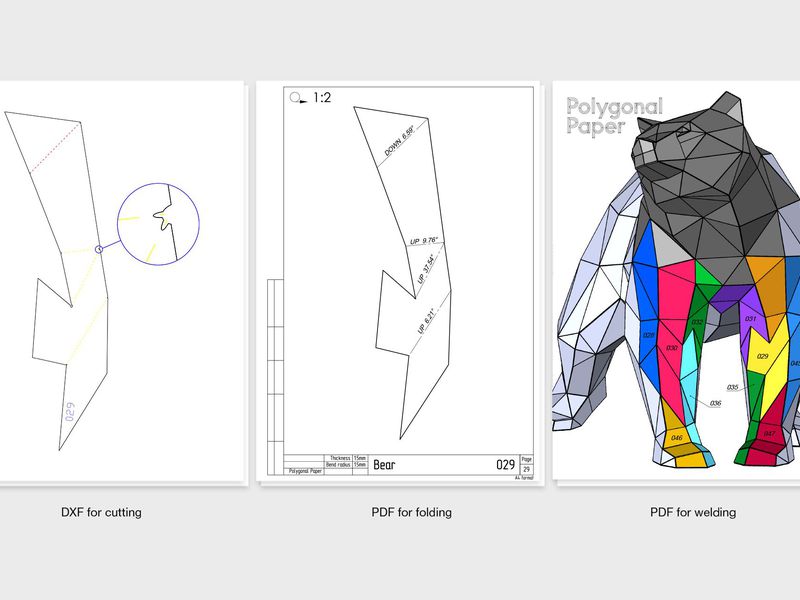

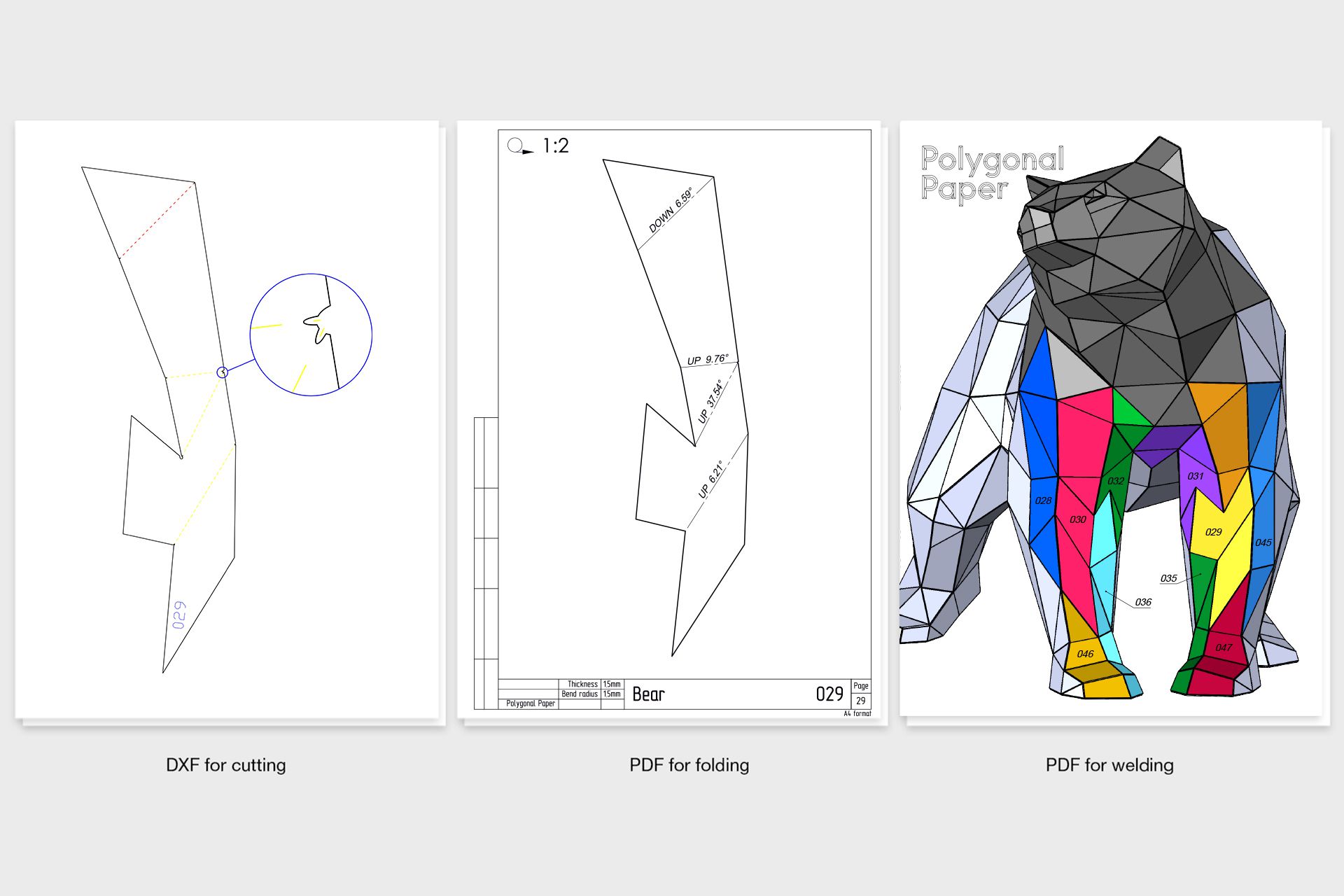

Файлы в комплекте

DXF файл для лазерной резки
PDF файл с указанием углов сгиба
PDF файл с расположением деталей

Характеристики:

толщина металла и радиус гиба 1,5 мм;
чертёж снаружи собранной модели;
большинство сварочных швов снаружи;
общая длина реза: 82 м.;
контуры реза деталей содержат вырезы для снятия напряжения в углах и насечки для определения линий сгиба без гравировки;
линии сгиба для гравировки разделены по цвету в соответствии с направлением сгиба: UP - жёлтый; DOWN - красный.

12 000 ₽

Этот товар в других форматах:

Вырезать детали на лазере
Выгравировать линии сгиба
Подписать маркером номера деталей
Согнуть на листогибочном станке
Сварить детали
Зачистить сварные швы
Обработать поверхность по желанию

Чертежи для изготовления медведя из металла кардинально отличаются от чертежей для сборки этой фигуры из бумаги. Для металла: учитывается толщина материала (1.5 мм), растяжение при изгибе. Бумага может изгибаться в отличие от металла. Поэтому для моделей из металла мы выпрямляем или добавляем полигоны. Сварку по максимуму располагаем снаружи модели. В то время как склеивать из бумаги удобнее места со сгибами внутрь. А толщина бумаги почти 0 мм. Технология сборки из бумаги отличается от сборки из металла, поэтому даже изначальные модели отличаются между собой, чертежи готовят разные специалисты - дизайнер по бумаге и инженер по работе с листовым металлом.

У операторов станков по металлу разные требования, которые зависят не только от оборудования, но и от квалификации мастера. Мы понимаем это и подготовили несколько видов DXF-файлов на выбор:

DXF файлы с подписью "...-Nesting-..."
содержат только линии реза (без гравировки). В контуры деталей встроены насечки и вырезы. Насечки — для того, чтобы без гравировки определить, где проходят линии сгиба. Вырезы — для снятия напряжения в углах сгибов.
DXF файлы с подписью "...-NestingLabel-..."
содержат те же линии реза (с насечками и вырезами), и элементы для гравировки — линии сгибов и номера деталей. Линии сгибов в направлении DOWN обозначены красным цветом; линии сгибов в направлении UP обозначены жёлтым цветом.
Папка с файлами, где детали не закомпонованы на листе, а каждая деталь сохранена отдельным DXF файлом.

Дизайнер: Рим Шамсин. Все права защищены. Запрещено продавать любые товары, созданные с использованием наших файлов, кроме скульптуры, собранной вами лично из листового материала. Вы можете продать не более трёх скульптур, собранных на основе наших файлов. Для продажи следующих товаров свяжитесь с нами для обсуждения условий роялти.
