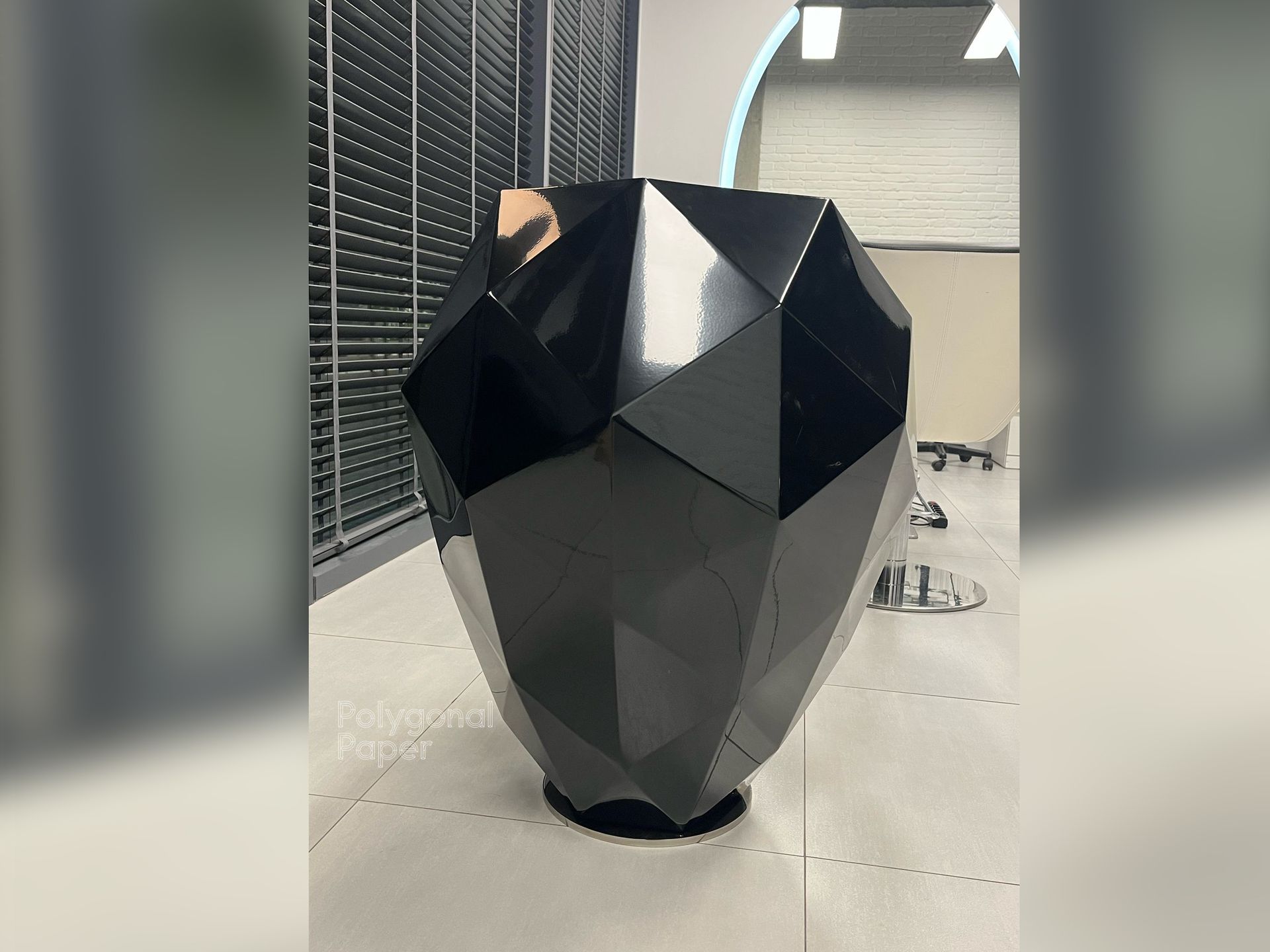

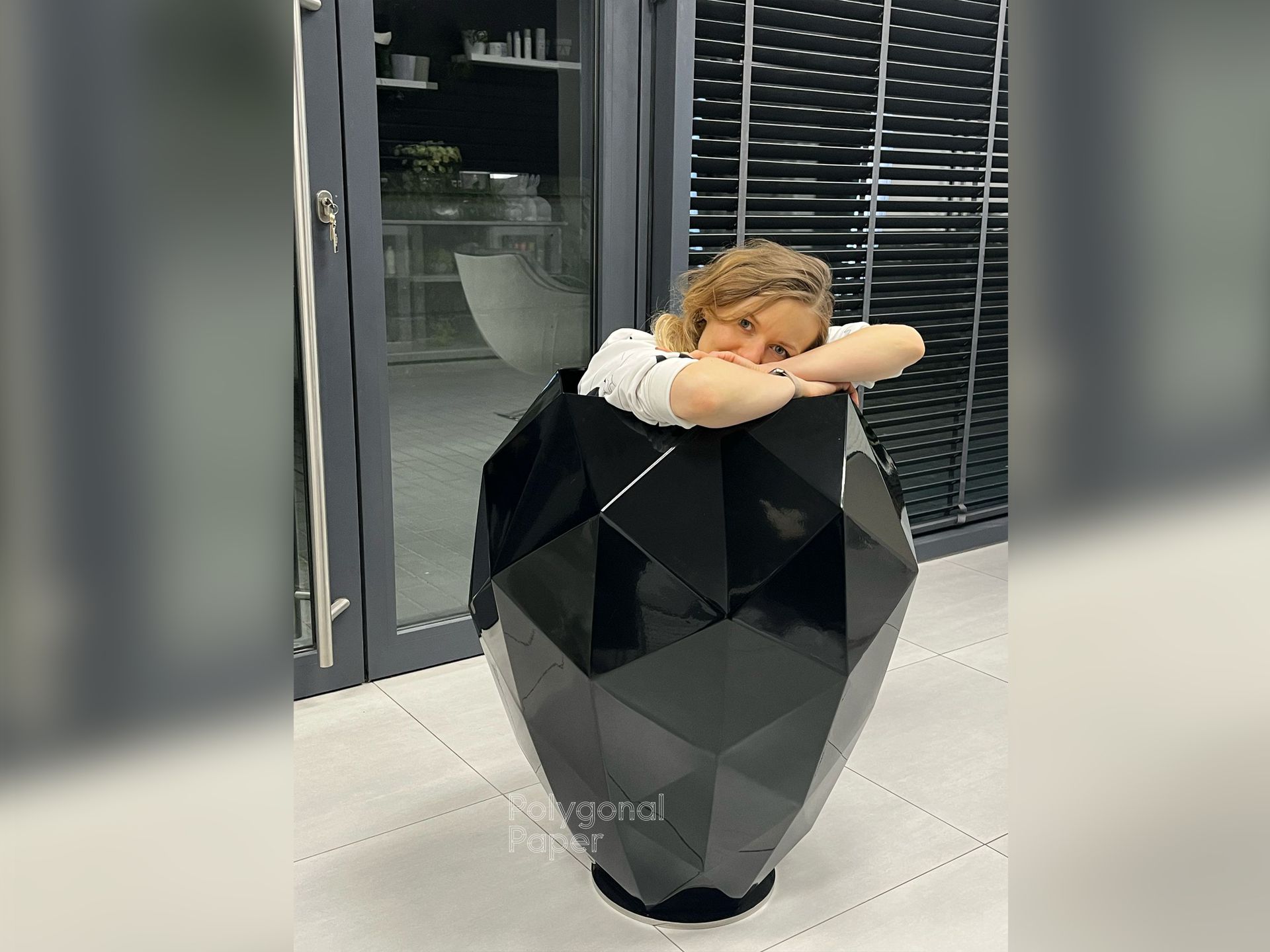

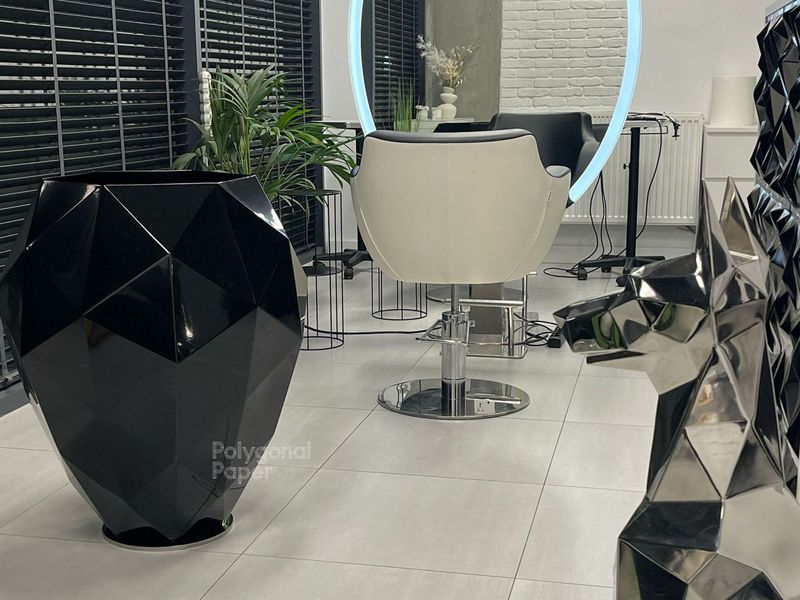

Чертеж для металла: Вазы
-
Размер фигуры90 x 60 x 55 см; 79 x 68 x 67 см; 90 x 60 x 56 см.
-
Сложность
-
Количество листов3 шт.: 125 x 170 см
Файлы в комплекте
- DXF файл для лазерной резки
- PDF файл с указанием углов сгиба
- PDF файл с расположением деталей
Характеристики:
-
толщина металла и радиус гиба 2 мм;
-
чертёж снаружи собранной модели;
-
большинство сварочных швов снаружи;
-
контуры реза деталей содержат вырезы для снятия напряжения в углах и насечки для определения линий сгиба без гравировки.
Что с этим делать

- Вырезать детали на лазере
- Выгравировать линии сгиба
- Подписать маркером номера деталей
- Согнуть на листогибочном станке
- Сварить детали
- Зачистить сварные швы
- Обработать поверхность по желанию
При проектировании моделей для изготовления из металла, мы учитываем толщину листа (2 мм.) и коэффициент смещения при изгибе. Радиус гиба равен толщине листа. Стараемся сделать всю сварку снаружи, чтобы модель получилась максимально аккуратной. Мы рекомендуем использовать лазерную резку и листогибочный станок. Но некоторые наши покупатели режут и гнут детали вручную - на это нужно значительно больше времени. Чертежи подойдут для любого стиля работы.
В комплекте чертежей есть три типа DXF файлов на выбор:
- DXF файлы с подписью "...-Nesting-..."
содержат только линии реза (без гравировки). В контуры деталей встроены насечки и вырезы. Насечки — для того, чтобы без гравировки определить, где проходят линии сгиба. Вырезы — для снятия напряжения в углах сгибов. - DXF файлы с подписью "...-NestingLabel-..."
содержат те же линии реза (с насечками и вырезами), и элементы для гравировки — линии сгибов и номера деталей. - Папка с файлами, где детали не закомпонованы на листе, а каждая деталь сохранена отдельным DXF файлом.
Дизайнер: Наталья Погудина. Все права защищены. Запрещено продавать любые товары, созданные с использованием наших файлов, кроме скульптуры, собранной вами лично из листового материала. Вы можете продать не более трех скульптур, собранных на основе наших файлов. Для продажи следующих товаров свяжитесь с нами для обсуждения условий роялти.
