Чертеж для металла: Орёл

При проектировании моделей для сборки из металла, мы учитываем толщину листа (1.5 мм), коэффициент смещения при изгибе. Радиус гиба равен толщине листа. Стараемся сделать всю сварку снаружи, чтобы модель получилась максимально аккуратной. Мы рекомендуем использовать лазерную резку и листогибочный станок. Но некоторые наши покупатели режут и сгибают детали вручную - на это нужно значительно больше времени. Чертежи подойдут для любого стиля работы.

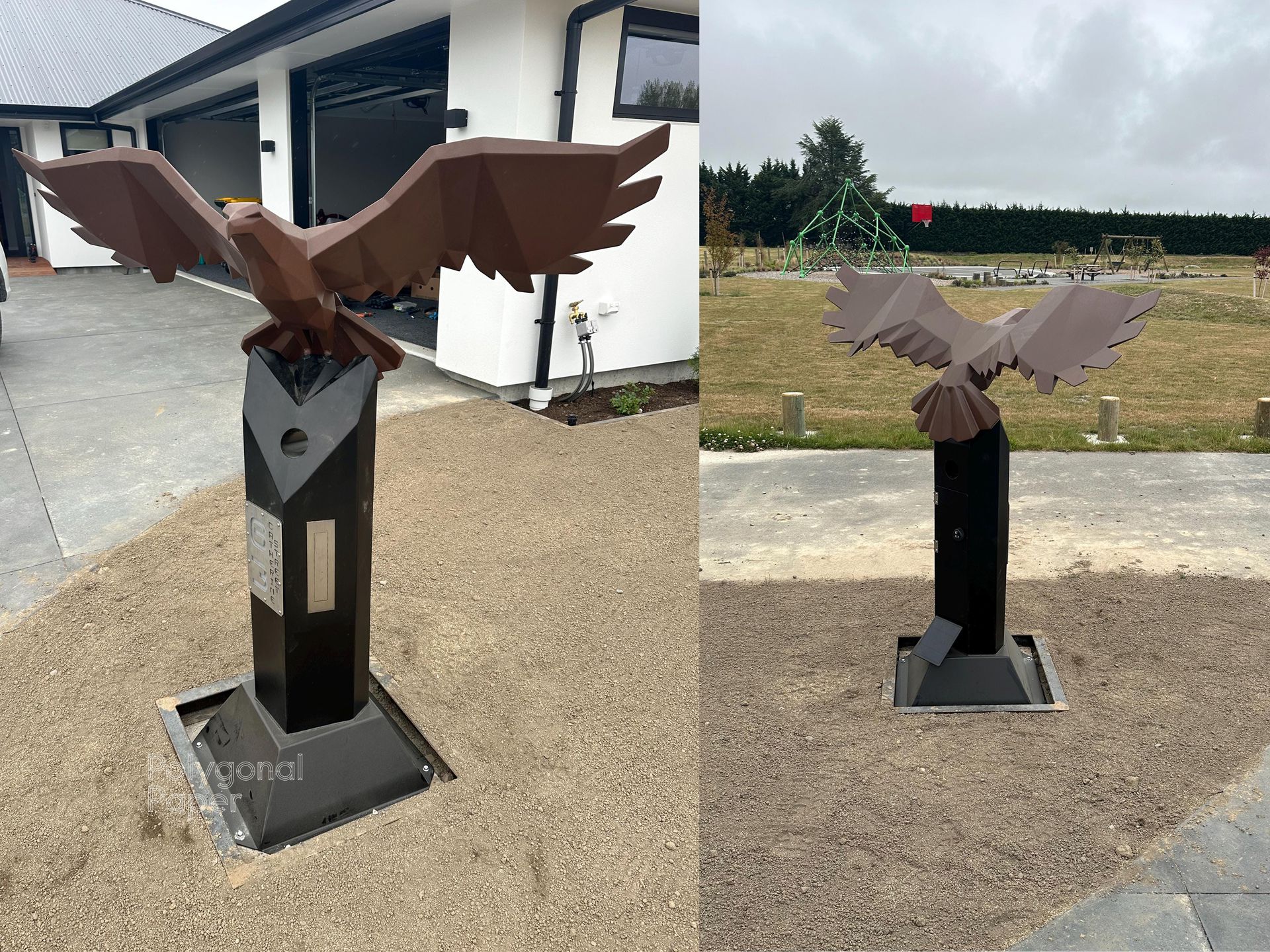

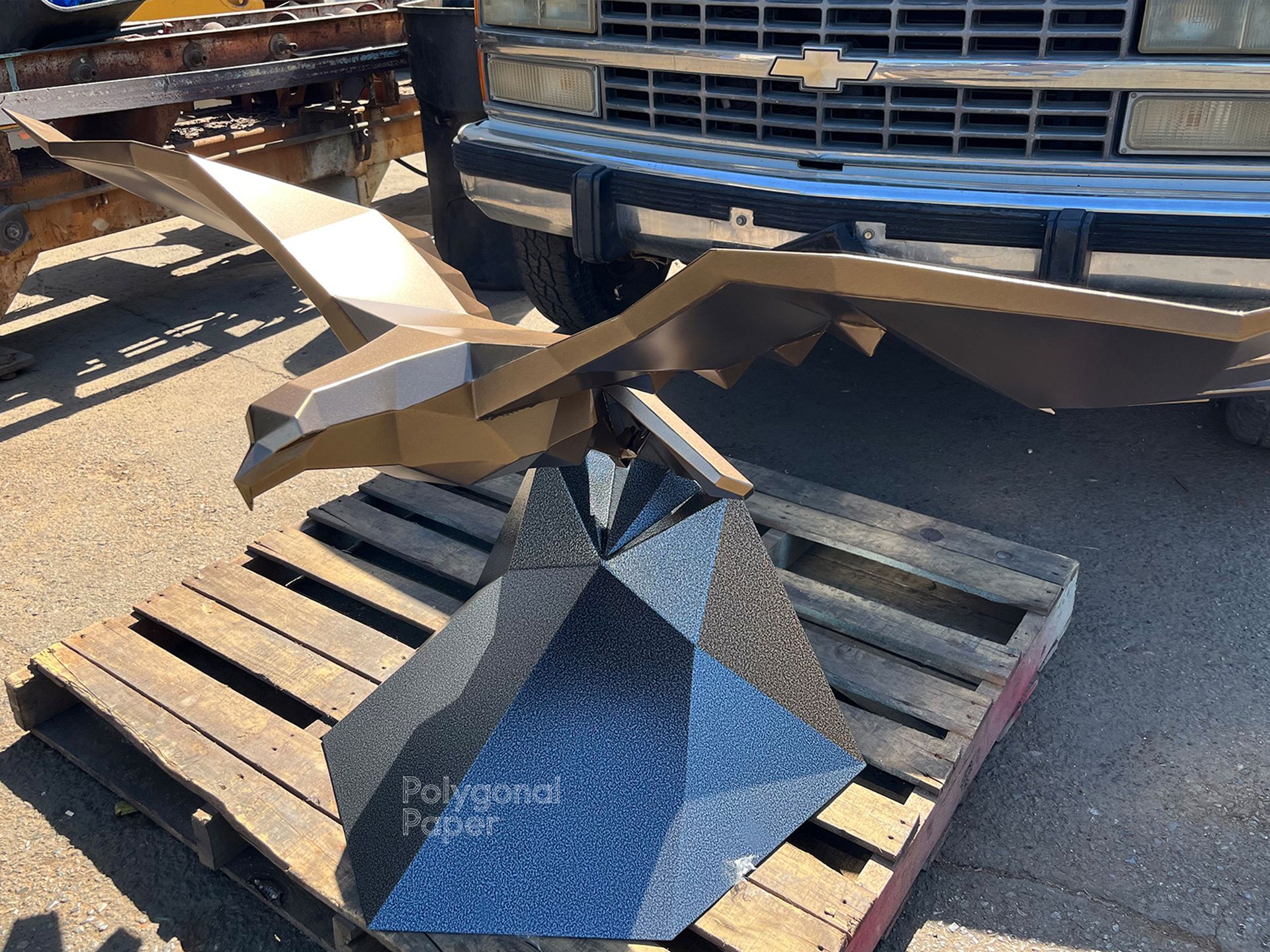

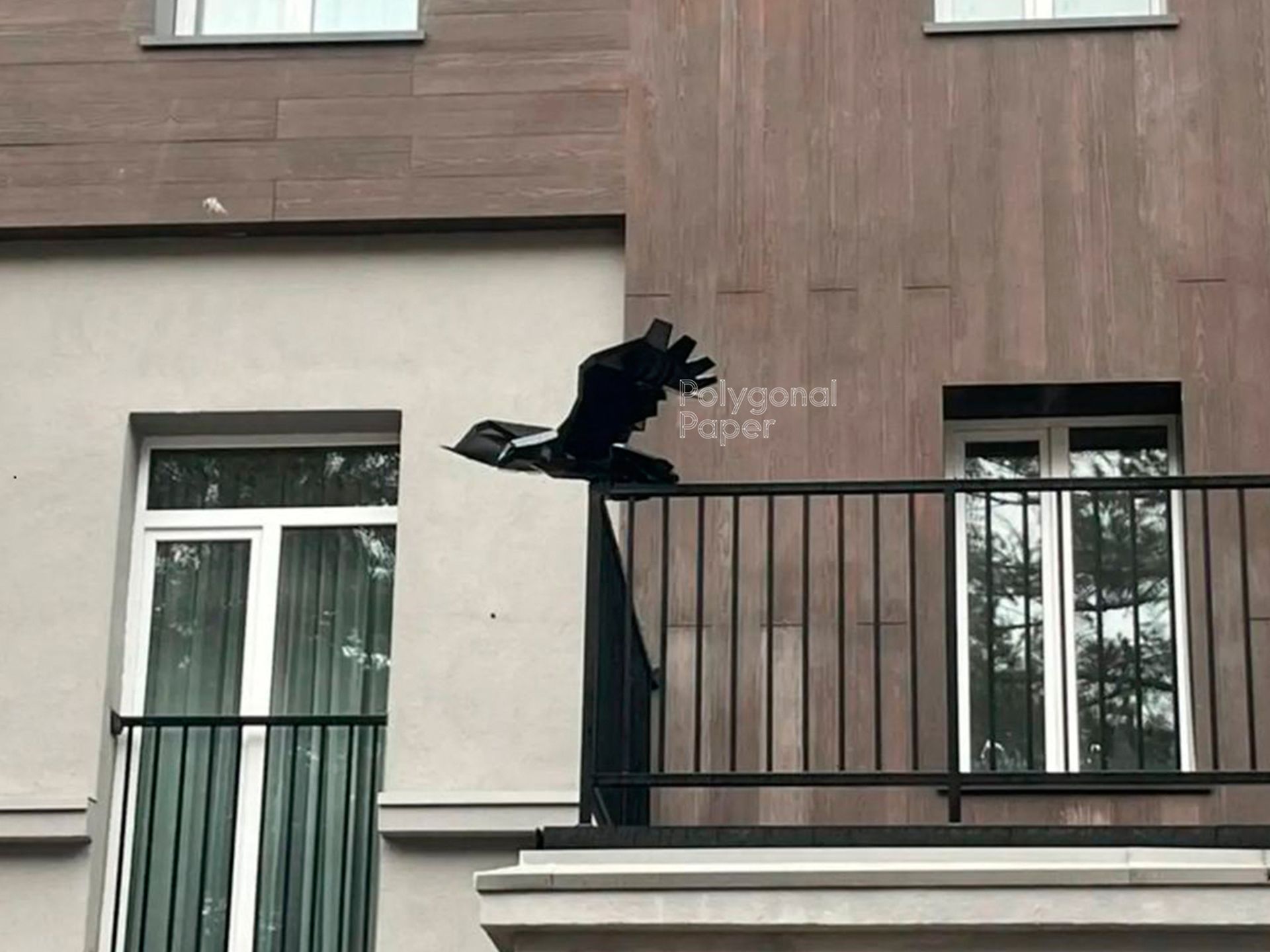

Предлагаем два способа установки скульптуры: на стену - при помощи двух трубок, приваренных к тыльной стороне фигуры; или размещение на отдельно изготовленном постаменте. В комплект чертежей входят файлы для изготовления постамента в двух вариантах: низкий 43 х 77 х 82 см.; высокий 119 х 31 х 41 см.

В комплекте есть три типа DXF файлов на выбор:

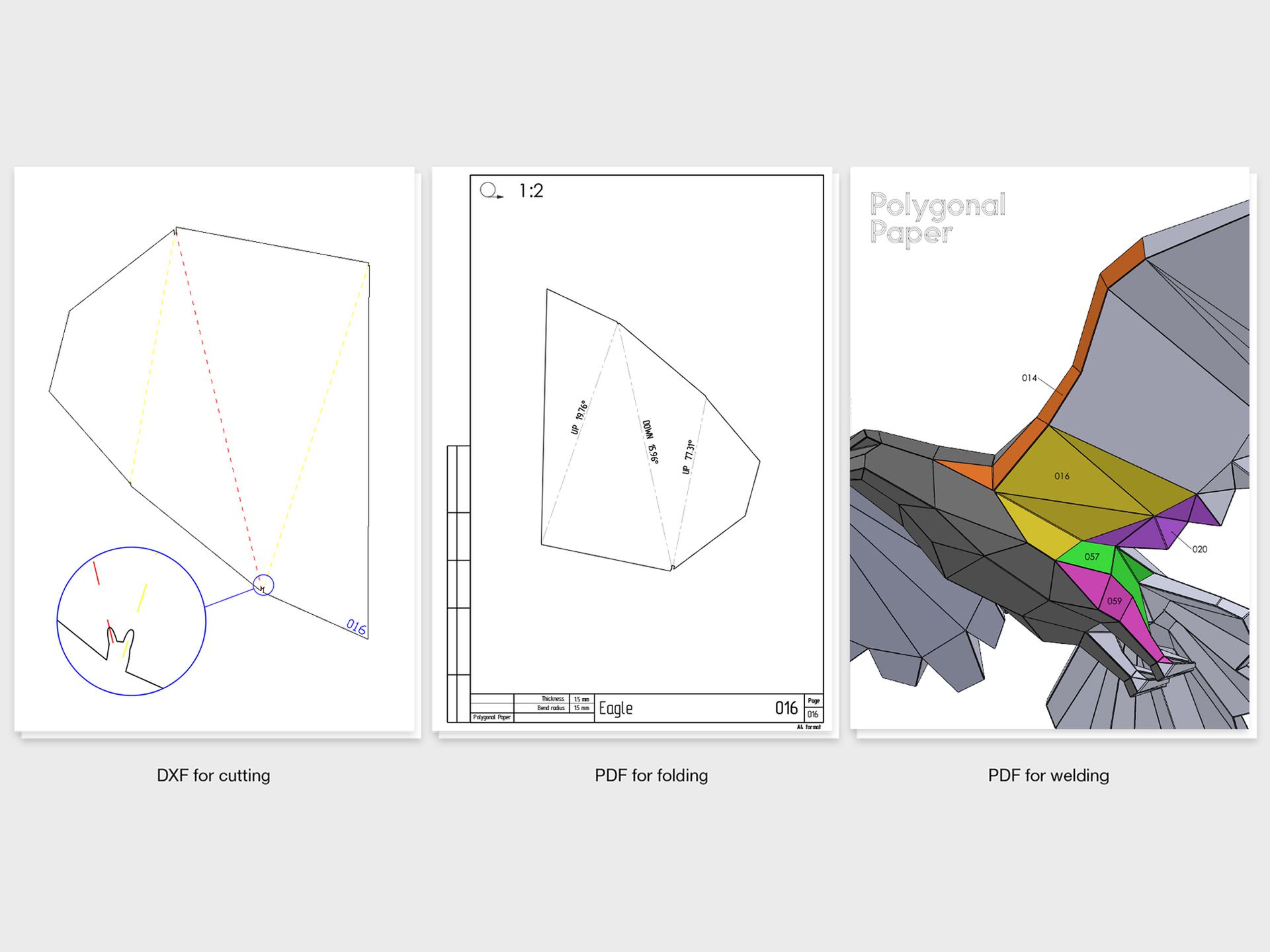

1) DXF файлы с подписью "...-Nesting-..."
содержат только линии реза (без гравировки). В контуры деталей встроены насечки и вырезы. Насечки - для того, чтобы без гравировки определить, где проходят линии сгиба. Вырезы - для снятия напряжения в углах сгибов.

2) DXF файлы с подписью "...-NestingLabel-..."
содержат те же линии реза (с насечками и вырезами), и элементы для гравировки - линии сгибов и номера деталей.
Линии сгибов в направлении DOWN обозначены красным цветом;
линии сгибов в направлении UP обозначены жёлтым цветом.

3) DXF файлы с подписью "...-BendingTabs-..."
дополнены технологическими напусками на сгиб. В контур реза деталей встроены треугольные выступы. Расположены в тех местах, где сгиб стоит под углом кромки, чтобы металл не выворачивало в местах с узким полем захвата. Перед сборкой срезаются болгаркой.

Дизайнер: Рим Шамсин. Все права защищены. Запрещено продавать любые товары, созданные с использованием наших файлов, кроме скульптуры, собранной вами лично из листового материала. Вы можете продать не более трёх скульптур, собранных на основе наших файлов. Для продажи следующих товаров свяжитесь с нами для обсуждения условий роялти.
